Strukturelle komponenter
Vælg den plan, der passer dig bedst.
Konisk skaft & flange
Designet til en sikker pasform med værktøjsmaskinens spindel, med standard riller til automatisk værktøjsskifter (ATC) og V--flanger til robotgreb og positionering.
01
Frontjusteringsflangering
Integreret med en cirkel af præcisionsjusterede-skruer (skruer med sekskantet sæt), der omgiver omkredsen, som fungerer som kernezonen for justering af udløb.
02
Klemgrænseflade
Den indvendige boring er designet til at rumme forskellige præcisionsskæreværktøjer eller modulære forlængeradaptere.
03
Materiale og håndværk
Fremstillet af førsteklasses legeret stål udsat for dyb kryogen behandling, omfattende varmebehandling og præcisionsslibning. Dette sikrer enestående strukturel stivhed, overlegen vibrationsdæmpning og langsigtet-stabilitet selv efter hyppige justeringer.
04

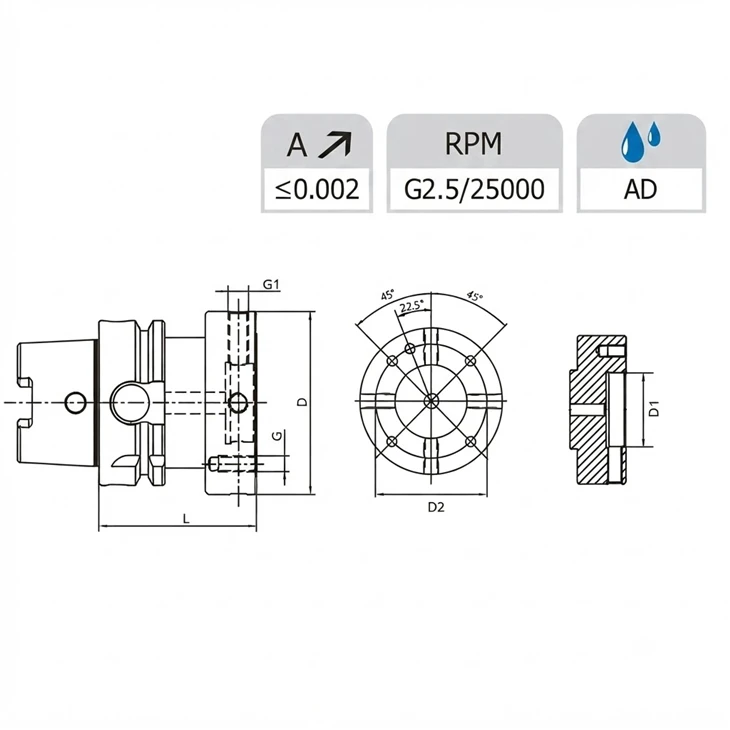

Tekniske parametre
|
Størrelse |
HSK-A |
D |
D1 |
D2 |
L |
G |
G1 |
|
HSK50A-MOD060-060 |
50 |
60 |
30 |
44 |
60 |
M5 |
M8x1 |
|
HSK50A-MOD070-060 |
50 |
70 |
35 |
53 |
60 |
M6 |
M8x1 |
|
HSK50A-MOD080-060 |
50 |
80 |
40 |
63 |
60 |
M6 |
M8x1 |
|
HSK63A-MOD060-060 |
63 |
60 |
30 |
44 |
60 |
M5 |
M8x1 |
|
HSK63A-MOD070-060 |
63 |
70 |
35 |
53 |
60 |
M6 |
M8x1 |
|
HSK63A-MOD080-060 |
63 |
80 |
40 |
63 |
60 |
M6 |
M8x1 |
|
HSK63A-MOD100-065 |
63 |
100 |
50 |
79 |
65 |
M8 |
M10x1 |
|
HSK63A-MOD117-065 |
63 |
117 |
60 |
96 |
65 |
M8 |
M10x1 |
|
HSK80A-MOD060-050 |
80 |
60 |
30 |
44 |
50 |
M5 |
M8x1 |
|
HSK80A-MOD070-060 |
80 |
70 |
35 |
53 |
60 |
M6 |
M8x1 |
|
HSK80A-MOD080-060 |
80 |
80 |
40 |
63 |
60 |
M6 |
M8x1 |
|
HSK80A-MOD100-065 |
80 |
100 |
50 |
79 |
65 |
M8 |
M10x1 |
|
HSK80A-MOD117-065 |
80 |
117 |
60 |
96 |
65 |
M8 |
M10x1 |
|
HSK80A-MOD140-075 |
80 |
140 |
80 |
119 |
75 |
M10 |
M10x1 |
|
HSK100A-MOD060-055 |
100 |
60 |
30 |
44 |
55 |
M5 |
M8x1 |
|
HSK100A-MOD070-055 |
100 |
70 |
35 |
53 |
55 |
M6 |
M8x1 |
|
HSK100A-MOD080-055 |
100 |
80 |
40 |
63 |
55 |
M6 |
M8x1 |
|
HSK100A-MOD100-065 |
100 |
100 |
50 |
79 |
65 |
M8 |
M10x1 |
|
HSK100A-MOD117-065 |
100 |
117 |
60 |
96 |
65 |
M8 |
M10x1 |
|
HSK100A-MOD140-075 |
100 |
140 |
80 |
119 |
75 |
M10 |
M10x1 |
|
HSK125A-MOD060-055 |
125 |
60 |
30 |
44 |
55 |
M5 |
M8x1 |
|
HSK125A-MOD070-055 |
125 |
70 |
35 |
53 |
55 |
M6 |
M8x1 |
|
HSK125A-MOD080-055 |
125 |
80 |
40 |
63 |
55 |
M6 |
M8x1 |
|
HSK125A-MOD100-065 |
125 |
100 |
50 |
79 |
65 |
M8 |
M10x1 |
|
HSK125A-MOD117-065 |
125 |
117 |
60 |
96 |
65 |
M8 |
M10x1 |
|
HSK125A-MOD140-075 |
125 |
140 |
80 |
119 |
75 |
M10 |
M10x1 |
|
HSK160A-MOD060-55 |
125 |
60 |
30 |
44 |
55 |
M5 |
M8x1 |
|
HSK160A-MOD070-55 |
125 |
70 |
35 |
53 |
55 |
M6 |
M8x1 |
|
HSK160A-MOD080-55 |
125 |
80 |
40 |
63 |
55 |
M6 |
M8x1 |
|
HSK160A-MOD100-65 |
125 |
100 |
50 |
79 |
65 |
M8 |
M10x1 |
|
HSK160A-MOD117-65 |
125 |
117 |
60 |
96 |
65 |
M8 |
M10x1 |
|
HSK160A-MOD140-75 |
125 |
140 |
80 |
119 |
75 |
M10 |
M10x1 |
Arbejdsprincip
Mikrometrisk kompensationsmekanisme:Adapteren bruger periferisk fordelte mikro-justeringsskruer i forenden (der fungerer efter et "push-pull" eller modsat balanceprincip) til at påføre minutiøse, retningsbestemte for-forspændingskræfter på den indvendige eller forreste spændesektion.
Koncentricitetskorrektion:
Efter montering af værktøjsholderen og skæreværktøjet på maskinspindelen, bruges en måleur eller testindikator til at måle det radiale udløb ved værktøjsspidsen.
Hvis der detekteres nogen excentricitet, kan operatøren løsne den ene sætskrue og stramme den modsatte skrue for at udføre en mikrometer-niveau ($\\mu m$) korrektion af værktøjets position.
Balanceret belastning og høj-effektivitet:Når det er præcist kalibreret, flugter skæreværktøjets rotationscenter tæt med spindlens rotationsakse (typisk reducerer udløbet til en ekstrem snæver tolerance). Dette forbedrer ikke kun arbejdsemnets overfladefinish markant og forlænger værktøjets levetid, men sikrer også jævne spånbelastninger på tværs af skæreværktøjer med flere-kanter, hvilket forhindrer for tidligt slid eller overbelastning på en enkelt rille.
